RS-485总线由于其成本低廉,设计简单而得到了广泛的应用,大量用于安防监控,智能交通,智能楼宇,机房监控,工业自动化等各个领域。RS- 485总线敷设线路比较简单,但是有一些相应的事项必须注意,否则会容易导致通信失败,后期维护工作非常浩大。

以下是485(RS232转RS485)布线规范所需要注意的地方:
  ◇串口是通过转换器获得的,质量和性能存在问题
  有些电脑,特别是笔记本是没有串口的。需要购买USB转串口转换器、PCI多串口卡等设备扩展串口,购买的需要注意建议购买有品牌的设备,因为这些设备虽然功能差不多,但是性能差别会比较大,有些转换设备有较大的滞后延时可能影响正常通讯。

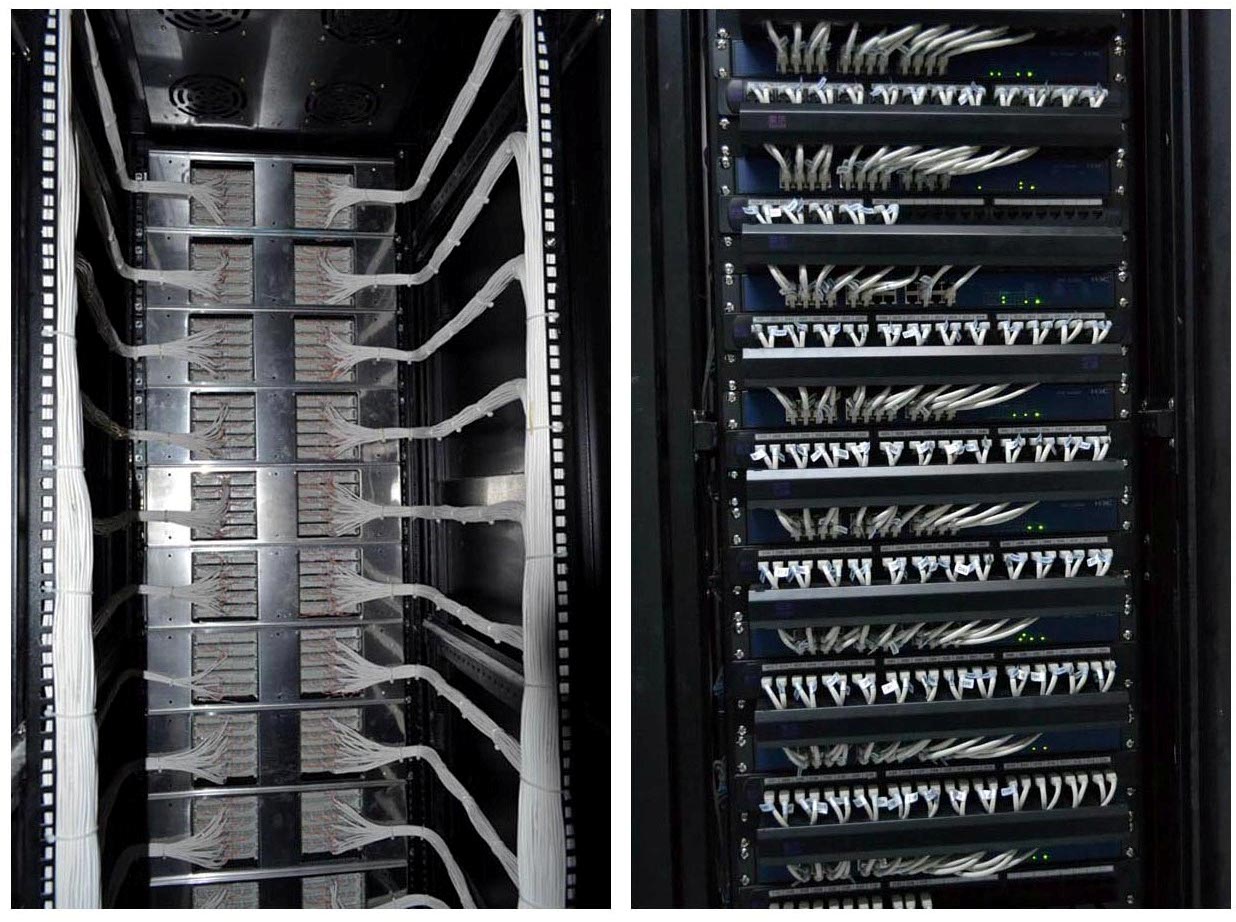

微信图片_20191009165621
  ◇是否是使用无源的转换器?
  我们认为门禁/安防系统是应该禁止使用无源转换器的,无源转换器成本低廉,通讯质量差、通讯距离短、负载能力差、几乎无抗干扰能力。建议用户使用购买正规厂家提供的485转换器,厂家会对RS485转换器做大量的测试工作,固定的性能参数进行生产和品质检测,所以和其门禁设备具备较好的兼容性。
  ◇是否存在星型连接?
  485 通讯方式,要求每台控制器和转换器都是串联下去的,中间不能分叉,也不能有星型结构的走线。因为这种走线的线路自身产生的干扰很大,很容易造成通讯不稳定。施工人员不能有侥幸心理,认为:负载不多,线路不长,好像可以,就图一时省事侥幸而为之。即使调试时可以通讯正常,但在使用时难保何时通讯就无法正常了。
  ◇是否没有走双绞线?
  485通讯线路采用的是差模传输原理,所以一定要走双绞线(网线就是由4对双绞线组成的,所以走网线,选其中的一对即可,千万注意不要弄巧成拙,将网线一对合一股,企图加粗线路来改善通讯质量的方法是适得其反的。)有些施工人员图一时方便,将普通电源线或者平行线做 485 通讯线路是相当危险的,因为这些平行线距离越长,线路自身产生的干扰越大,抗干扰能力也越差,直到无法通讯。
  ◇通讯线路是否过长?
  485通讯线路标称是1200米,其实实际根据线路质量,安装环境,控制器通讯芯片的性能,转换器的性能等差异,是达不到这种通讯距离的。一般较好的设备和环境可以达到 500-800 米,如果距离过长可以考虑向转换器生产厂家购买 485 中继器,延长传输距离。
  ◇485总线可以带128台设备进行通讯?
  其实并不是所有485转换器都能够带128台设备的,要根据485转换器内芯片的型号和485设备芯片的型号来判断,只能按照指标较低的芯片来确定其负载能力。一般485芯片负载能力有三个级别――32台、128台和256台。此外理论上的标称往往实际上是达不到的,通讯距离越长、波特率越高、线径越细、线材质量越差、防雷保护越强,这些都会降低真实负载数量。当负载不够的时候,可以通过添加485中继器,485集线器来解决相应的问题。
